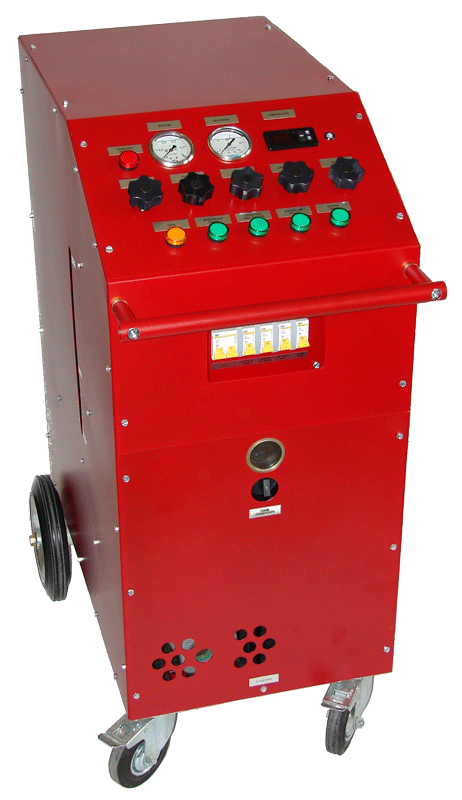

ДЗУ-40
Мобильная дегазационная установка ДЗУ-40 и её модификации предназначена для обработки и заливки в высоковольтное электрооборудование трансформаторного и кабельного масла. В основу принципа работы установки заложено изобретение, защищённое патентом РФ № 2155626.
Установка в процессе одного технологического цикла обработки масла в объеме 40 л длительностью 30 мин обеспечивает достижение показателей качества масла не хуже следующих значений:
- влагосодержание по ГОСТ 7822-75 или МЭК 814 не более 10 г/т,
- общее газосодержание масла на выходе раздаточного крана не более 0,2 %,
- 5 класс промышленной чистоты.
Вес и габариты установки позволяют загружать её вручную и перевозить в микроавтобусе, а также выполнять работы на объекте без выгрузки её из автомобиля.
Установка ДЗУ-40 позволяет на любом энергетическом объекте за 30 минут произвести очистку, осушку и глубокую дегазацию 40 л масла в собственной ёмкости, а также залить его в оборудование, расположенное на высоте до 30 м под избыточным давлением до 12 кг/см2.
К такому оборудованию относятся герметичные маслонаполненные высоковольтные вводы, концевые и соединительные муфты кабелей высокого и среднего давления, измерительные трансформаторы.
Установка может использоваться для вакуумировки маломасляного оборудования перед доливкой масла. Наличие герметичного бака позволяет хранить в установке под вакуумом до 40 л подготовленного масла и оперативно доливать его в оборудование.
Технические характеристики установки
Производительность | 40 л / 30 мин |
Остаточное газосодержание масла после цикла обработки 30 мин | 0,2 % |
Содержание воды в масле | не более 10 г/т |
Температура масла при обработке | 55±5 оС |
Макс. размер частиц механических примесей | не более 3 мкм |
Макс. остаточное давление при вакуумировании | 1 мм рт. ст. |
Макс. давление на закрытом выходе раздаточного шланга при заливке | 12 кг/см2 |
Производительность насоса | 8 л/мин |
Режим работы | продолжительный |
Потребляемая мощность при дегазации | 2 кВт |
Мощность электронагревателя | 1 кВт |
Диапазон рабочих температур | -20 - +35 оС |
Напряжение питания | 220 В 50 Гц |
Габаритные размеры (В-Ш-Д), мм | 1070х600х850 |
Вес установки без масла и рукавов | 108 кг |
Установки серии ДЗУ производятся НПО «ЭЛЕКТРУМ» более 15 лет и хорошо зарекомендовали себя в энергопредприятиях России, Белоруссии, Украины, Казахстана, Литвы.
